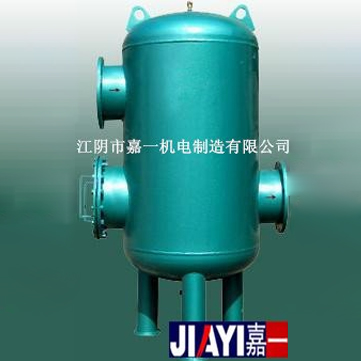

全自動反沖洗過濾器使用說明和安裝注意事項

一、全自動反沖洗過濾器

安裝注意事項

1. 設備應采用旁通式安裝，以便設備在不停機狀態下檢修與維護。

2. 本設備可根據現場情況采用水平或垂直安裝，設備必須按進出水口方向與管道連接，當垂直安裝時，設備進水口朝上，水平安裝時，排污口朝下。

3. 設備進水口、出水口、排污口均應加裝閥門（排污閥應為快速閥 ） 。

?

4. 設備之間凈距離不小于 1500mm 1500mm 1500mm 1500mm ；設備與墻體凈距離不小于 1000mm 設備與四周應留出不小于 500mm的維修空間。

5. 設備進出口管道上，應以靠近管口處設置管道支架；直接與容器管口相連接的大于或等于 DN150 的閥門下面宜設置支架。

二、全自動反沖洗過濾器使用說明

1. 系統運行前應檢查管路安裝是否正確，必須按設備上的方向安裝設備。

2. 對系統管路進行沖洗，此時設備進出水口閥門必須關閉，打開旁通閥門，隔離設備。

3. 檢查無誤后，開啟進水閥、出水閥、關閉旁通閥、排污閥。

全自動反沖洗過濾器使用說明和安裝注意事項

說明

1)接通電源（380v或220v,箱內有電路圖），打開箱內電閘，電源指示燈亮，過濾器進入

正常工作

狀態（ 每次接通電源,機器先排污后復位，進入運行狀態，正常工作指示燈亮 ）。

控制方式

       排污時間的設定，設備出廠默認的排污時間為50S,客戶可根據需要自行設定排污時間,設備的清洗排污是由定時和壓差共同控制的，隨著設備濾芯內部雜質的增多，設備進出口（濾芯內外）壓差達到0.05MPa 時，設備開始排污，排污時，

正在排污

     指示燈亮，排污閥打開，反沖洗蝶板關閉，設備進行清洗排污工作，壓差小于0.05Mpa且排污時間達到50秒后，恢復正常工作狀態，排污閥關，反沖洗蝶板開。調整壓差的方法就是調整壓差開關（參照相應說明書）。

定時控制

    ：排污時間調整好后，調整清洗周期，默認為100h。當設備連續工作時間達到100h時，設備進行清洗排污工作，50s后恢復正常工作狀態?？蛻艨筛鶕?jù)需要自行設定清洗周期。定時和壓差控制是同時進行互為補充，確保系統正常運行。
